Шкафы и панели РЗиА

 Шкафы РЗиА

для защиты, автоматики, управления и сигнализации понижающих подстанций и электрических станций

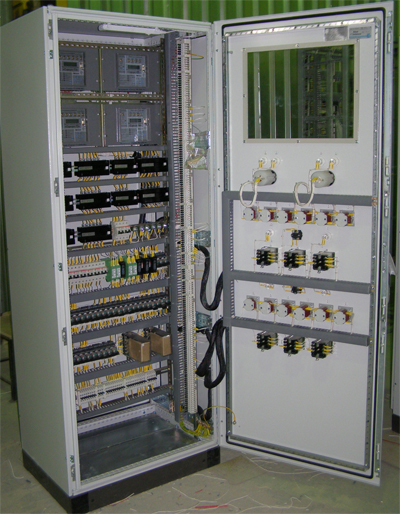

Шкаф РЗиА



-Шкафы релейной защиты и автоматики РЗиА предназначены для комплектования щитов НКУ, применяемых в системах защиты , автоматики, управления и сигнализации станционного оборудования.
-Шкафы РЗиА представляют собой совокупность аппаратов, измерительных приборов и МП устройств, установленных на перфорированных уголках либо монтажных панелях, с электрическими и механическими соединениями согласно схеме монтажной.

-Конструкция Шкафов РЗиА представлена шкафом TS производства Rittal с защитой IP55 одно- или двухстороннего обслуживания , с габаритными размерами 2200х600(800,1200)х600(800) (ВхШхГ) с установкой на полу. По умолчанию шкафы комплектуются системой освещения (светильник, концевой выключатель, автоматический выключатель).По желанию заказчика шкаф может быть другого производителя и других размеров.

Комплект поставки

-Шкаф в сборе, с аппаратурой, приборами, в соответствии с заказом,
-Комплектующие, поставляемые в отдельной упаковке,
-Схемы электрические принципиальные Э3,монтажные Э4,
-Паспорт на шкаф РЗиА,
-Сертификат соответствия.(копия)

Оформление заказа

-При заказе шкафов РЗиА требуется задание изготовителю (схема электрическая принципиальная Э3, ряды зажимов, чертеж общего вида).



Панели РЗиА

для защиты, автоматики, управления и сигнализации понижающих подстанций и электрических станций

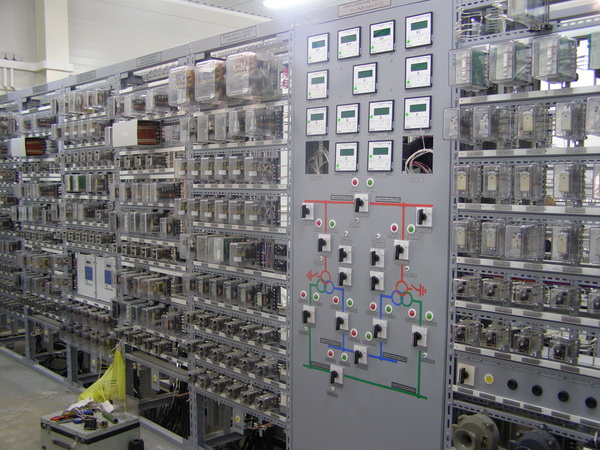

Панель ПКР

-панели релейной защиты и автоматики РЗиА предназначены для комплектования щитов НКУ, применяемых в системах защиты , автоматики, управления и сигнализации станционного оборудования.
-панели РЗиА представляют собой совокупность аппаратов, измерительных приборов и устройств, установленных на перфорированных уголках либо пластинах, с электрическими и механическими соединениями согласно схеме монтажной.

-Конструкция ПКР каркасного типа открытого исполнения двухстороннего обслуживания представляет собой ПКР-550/800 с габаритными размерами 2400х800х550 (ВхШхГ) с установкой на полу. Каркасы панелей выполнены с применением технологии лазерного раскроя металла и покрыты коррозионно-стойкой порошковой краской методом электростатического либо трибостатического напыления. Цвет покрытия согласовывается с заказчиком.

-Панели серии РЗиА выполняются как типовыми так и нетиповыми, по проекту заказчика.

Комплект поставки

-Панель в сборе, с аппаратурой, приборами, в соответствии с заказом,
-Комплектующие, поставляемые в отдельной упаковке,
-Схемы электрические принципиальные Э3,монтажные Э4,
-Паспорт на панель РЗиА,
-Сертификат соответствия.(копия)

Оформление заказа

-При заказе панелей РЗиА требуется задание изготовителю (схема электрическая принципиальная Э3, ряды зажимов, чертеж общего вида).
